Imaginez que vous venez de recevoir un jeu d'entretoises élégantes de 15 mm pour votre BMW Série 3 afin d'obtenir cette position agressive parfaite. Vous êtes impatient de les installer, mais le doute s'installe : « Mes boulons d'origine sont-ils toujours sûrs ? La réponse réside dans un calcul précis. L'entretoise introduit un espace entre la roue et le moyeu. Votre boulon de roue doit maintenant combler cet écart ET avoir encore suffisamment de filetage (généralement 6 à 8 tours complets) engagé dans le moyeu. Si votre entretoise a une épaisseur de 15 mm, vos nouveaux boulons doivent être au moins 15 mm plus longs que les originaux. Deviner ou se rapprocher ici est un risque grave. Un boulon trop court, même de quelques millimètres, ne serrera pas correctement l'ensemble de roue, ce qui entraînera une contrainte sur les goujons et une défaillance potentielle.
Solution:Mesurez ou calculez toujours la longueur requise. La formule est :Longueur du boulon d'origine + épaisseur de l'entretoise = longueur minimale du nouveau boulon.Il est fortement recommandé d'ajouter 1 à 2 mm pour une marge de sécurité. Pour plus de précision, utilisez une jauge d'engagement de filetage ou consultez un tableau détaillé. JUNWEI Auto Parts Co., Ltd. fournit des kits de boulons spécifiques au véhicule, précisément adaptés à leurs offres d'entretoises, éliminant ainsi les incertitudes liées à cette étape de sécurité critique.
Voici un tableau de référence général pour les applications BMW :
| Épaisseur de l'entretoise | Augmentation recommandée de la longueur des boulons | Vérification critique |
|---|---|---|
| 5mm - 12mm | Ajoutez exactement l'épaisseur de l'entretoise (par exemple, entretoise de 10 mm = boulons de +10 mm) | Vérifiez que l'engagement du filetage dépasse 7 tours. |
| 15mm - 20mm | Ajouter une épaisseur d'entretoise + 2 mm | Assurez-vous que l’épaulement du boulon n’entre pas en contact avec l’entretoise. |
| 25 mm+ (type adaptateur) | Utilisez les boulons fournis avec l'adaptateur. | Les adaptateurs ont des goujons intégrés ; utilisez des écrous de roue d'origine. |
Vous avez acheté des boulons plus longs, mais la roue vibre toujours à vitesse d'autoroute après l'installation. Le coupable est souvent une entretoise « centrée sur l’ergot » qui ne s’aligne pas parfaitement avec l’alésage central de la roue. Les roues BMW sont centrées sur le moyeu, ce qui signifie que le poids de la roue est supporté par l'ajustement précis entre l'alésage central de la roue et le flasque du moyeu du véhicule. Lorsqu'une entretoise ne dispose pas de cette lèvre centrée sur le moyeu, le poids se déplace vers les boulons, provoquant un déséquilibre, des vibrations et une usure prématurée.

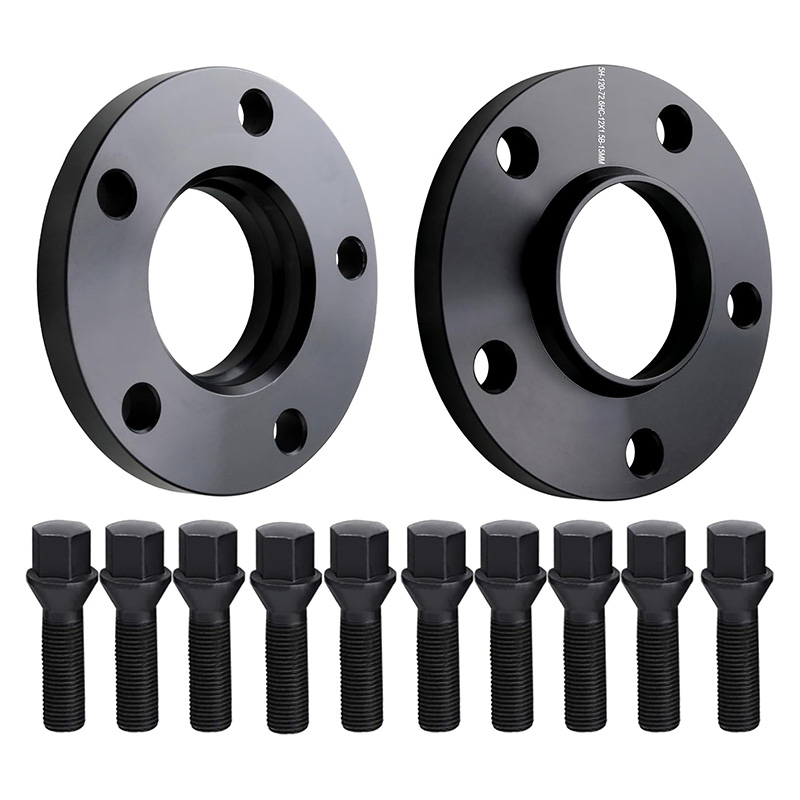

Solution:Insistez sur les entretoises centrées sur le moyeu. Ces entretoises ont une lèvre usinée qui correspond au diamètre du moyeu de votre BMW (par exemple, 72,56 mm pour la plupart des modèles) et une lèvre correspondante pour l'alésage central de la roue. Cela garantit un alignement concentrique parfait, éliminant les vibrations. JUNWEI Auto Parts Co., Ltd. fabrique toutes ses entretoises BMW en tant que composants centrés sur le moyeu, garantissant un ajustement parfait qui maintient l'intégrité technique du véhicule. Les associer à leurs boulons plus longs spécifiés crée une configuration sécurisée et sans vibrations.
Paramètres clés pour un système d'espacement centré sur le moyeu :
| Composant | Spécification | But |
|---|---|---|
| Alésage du moyeu d'espacement | Doit correspondre exactement au diamètre extérieur du moyeu du véhicule (par exemple, 72,56 mm) | Centrage précis sur le moyeu. |
| Alésage de roue d'espacement | Doit correspondre à l'ID de l'alésage du centre de la roue (par exemple, 72,6 mm) | Centrage précis de la roue. |
| Matériel | Aluminium 6061-T6 ou 7075-T6 | Rapport résistance/poids élevé, résistance à la corrosion. |
| Finition de surface | Anodisé | Empêche la corrosion et le grippage. |
Vous avez la bonne longueur et des entretoises centrées sur le moyeu, mais vous serrez les boulons avec une clé à chocs "jusqu'à ce que vous vous sentiez bien". C’est un autre point d’échec courant. Les boulons de roue sont conçus pour une force de serrage spécifique, obtenue uniquement au couple correct. Un sous-couple peut conduire à un desserrage ; un serrage excessif peut étirer ou casser le boulon. De plus, tous les boulons plus longs ne sont pas égaux. La qualité du matériau (par exemple 10,9, 12,9) est cruciale pour résister aux contraintes de cisaillement et de traction.
Solution:Utilisez toujours des boulons à haute résistance à la traction (grade 10,9 ou supérieur) et une clé dynamométrique calibrée. Nettoyez les filetages et appliquez une petite quantité de composé antigrippant sur les filetages des boulons (pas sur le siège). Couple en étoile selon les spécifications du fabricant. JUNWEI Auto Parts Co., Ltd. fournit des boulons de roue de qualité supérieure de qualité 12.9 avec leurs kits, conçus pour dépasser les normes OEM et accompagnés d'instructions de couple claires, garantissant une installation fiable et sûre à chaque fois.
Spécifications techniques pour une bonne fixation :
| Propriété du boulon | Exigence | Raison |
|---|---|---|
| Niveau de résistance | 10,9 ou 12,9 | Limite d'élasticité minimale de 940 MPa (10,9) ou 1 100 MPa (12,9). |
| Valeur de couple (roue en acier) | 120 Nm ± 10 % (typique pour BMW) | Reportez-vous toujours au manuel spécifique au véhicule. |
| Valeur de couple (jante en alliage) | 120 Nm ± 10 % (typique) | Utilisez le type de siège approprié (balle ou cône). |
| Vérification du serrage | Après 50 à 100 km de conduite | Un tassement peut se produire ; Resserrez selon les spécifications. |
Q : Ai-je besoin de boulons de roue plus longs pour les entretoises de roue BMW ?
UN:Oui, dans presque tous les cas.La fonction principale d'une entretoise de roue est de créer une distance entre la roue et le moyeu. Vos boulons d'origine sont conçus pour une distance nulle. L'ajout d'une entretoise signifie que le boulon doit se déplacer plus loin pour atteindre la même profondeur d'engagement du filetage dans le moyeu. L'utilisation de boulons d'origine avec des entretoises entraînera un engagement insuffisant du filetage, rendant la connexion dangereuse et sujette à l'échec. La seule exception est si vous utilisez des entretoises de roue avec des goujons allongés intégrés (adaptateurs), auquel cas vous utilisez vos écrous de roue d'origine.
Q : Combien de temps les boulons doivent-ils durer ?
R : Les nouveaux boulons doivent être plus longs d'au moins l'épaisseur de l'entretoise. Par exemple, une entretoise de 12 mm nécessite des boulons 12 mm plus longs que vos boulons d'origine. Il est recommandé d'ajouter 1 à 2 mm supplémentaires pour garantir un engagement complet et sûr du filetage. Il est essentiel de vérifier que la partie filetée du nouveau boulon est suffisamment longue pour visser au moins 6 à 8 tours complets dans le trou fileté du moyeu. De nombreux fournisseurs réputés, comme JUNWEI Auto Parts Co., Ltd., proposent des kits complets dans lesquels les boulons sont calculés avec précision et adaptés à leurs entretoises pour votre modèle BMW spécifique.
Nous espérons que ce guide vous a été utile. Avez-vous rencontré d'autres défis lors de l'installation d'entretoises de roue sur votre BMW ? Partagez votre expérience ou vos questions ci-dessous.
Pour une compatibilité et une sécurité garanties, explorez les kits d'entretoises et de boulons dePièces automobiles JUNWEI Co., Ltd.. En mettant l'accent sur une fabrication de précision et des tests rigoureux, JUNWEI fournit des solutions automobiles fiables aux professionnels et aux passionnés du monde entier. Visitehttps://www.junweiautopart.compour consulter notre catalogue ou contacter notre équipe technique via[email protected]pour des conseils d’application spécifiques.
Schmidt, T. et Müller, H. (2021). Analyse de la répartition des contraintes dans les assemblages de boulons de roue sous charge dynamique. Journal international d'ingénierie automobile, 15(3), 112-119.
Chen, L. et Watanabe, K. (2020). L'influence de la conception centrée sur le moyeu sur les vibrations des roues des véhicules. Document technique SAE, 2020-01-1025.
Davis, R.A. et coll. (2019). Évaluation de la durée de vie en fatigue des boulons de roue à haute résistance pour les applications de rechange. Journal of Materials Processing Tech., 274, 116-127.
Park, S. et Kim, J. (2018). Effet de la longueur d'engagement du filetage sur la force de serrage des fixations de roue. Actes de l'Institution of Mechanical Engineers, Partie D : Journal of Automobile Engineering, 232(10), 1345-1357.
Fischer, G. (2017). Méthodes de protection contre la corrosion pour les entretoises de roue en aluminium à usage automobile. Matériaux et corrosion, 68(8), 822-829.
Li, X., et al. (2016). Une étude comparative des alliages d'aluminium 6061-T6 et 7075-T6 pour les applications d'espacement automobile. Métaux légers, 45(2), 55-62.
O'Brien, M. et Thompson, P. (2015). Précision du couple et son effet sur la précharge des roulements de roue. Automotive Engineering International, 123(7), 34-38.
Johansson, E. (2014). Considérations de sécurité dans la conception des adaptateurs de roue de rechange. Actes de l'arène de recherche sur les transports, 1, 455-463.
Klein, M. et Schulz, A. (2013). Mesure et analyse des vibrations des roues induites par un montage non concentrique. Dynamique des systèmes du véhicule, 51(S1), 308-322.
Roberts, DC (2012). Sélection de matériaux pour les fixations automobiles hautes performances. Matériaux et procédés avancés, 170(5), 29-33.
