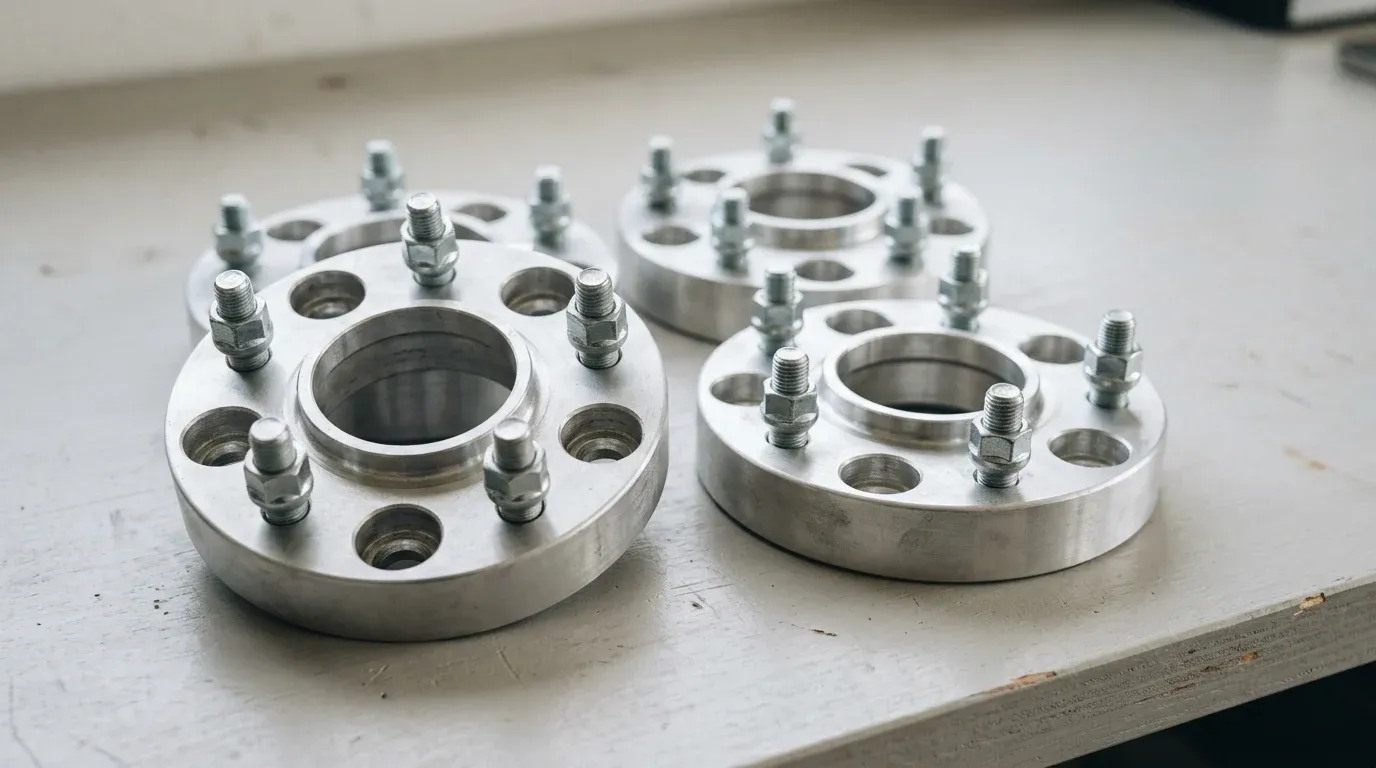

Choisiradaptateurs d'entretoise de roueimplique plus que pousser une roue vers l’extérieur pour l’apparence ou le dégagement. La bonne pièce doit correspondre à l'alésage du moyeu, au modèle de boulon, au matériel de goujon ou de boulon, à l'épaisseur et au chemin de charge, tout en tenant également compte des changements de largeur de voie, de rayon de brossage, de sensation de direction et de contrainte des roulements. Cet article explique en quoi les adaptateurs d'espacement diffèrent des simples entretoises, comment vérifier la compatibilité sur votre véhicule et quelles mesures sont importantes avant d'acheter ou d'installer. Vous verrez également les principaux contrôles de sécurité qui aident à prévenir les vibrations, les défaillances des fixations et les interférences avec les freins ou la suspension, afin que le reste du guide puisse se concentrer sur une sélection éclairée et une utilisation appropriée.
Les adaptateurs d'entretoise de roue sont des composants essentiels du châssis conçus pour modifier la géométrie de la suspension du véhicule et le montage des roues. En repositionnant physiquement la surface de montage de la roue plus loin du moyeu du véhicule, ces composants modifient à la fois la largeur de voie statique et les caractéristiques de maniabilité dynamique du véhicule. De plus, les variantes d'adaptateur peuvent convertir le modèle de boulons du fabricant d'équipement d'origine (OEM) pour s'adapter à des roues de rechange autrement incompatibles.
L'installation d'entretoises de roue a un impact direct sur la largeur de voie et le rayon de brossage du véhicule. L'augmentation de la largeur de voie par intervalles typiques de +20 mm à +50 mm par essieu améliore la stabilité latérale en réduisant le transfert de poids dans les virages. Cependant, ce déplacement vers l'extérieur modifie simultanément le rayon de brossage, c'est-à-dire la distance entre l'intersection de l'inclinaison de l'axe de direction (SAI) avec le sol et le centre de la zone de contact du pneu. Pousser l'axe de la roue vers l'extérieur augmente généralement le rayon de brossage positif de 10 mm à 25 mm. Alors qu'une voie plus large améliore la résistance au roulement, un rayon de brossage positif excessif peut augmenter l'effort de direction, amplifier le couple de direction dans les plates-formes à traction avant et accélérer l'usure des bagues de suspension.
Dans le secteur du marché secondaire, les adaptateurs d'espacement sont principalement utilisés pour réaliser des montages de roues affleurants, des kits de gros freins (BBK) améliorés ou pour monter des roues avec des décalages positifs élevés. Par exemple, le montage d'un étrier de frein à 6 pistons nécessite souvent un minimum de 15 mm de dégagement supplémentaire pour les rayons, ce qu'une entretoise usinée avec précision peut fournir. Dans les applications de flotte commerciale, des adaptateurs sont utilisés pour standardiser les stocks de roues sur les plates-formes de véhicules mixtes. En convertissant des modèles de moyeux disparates (par exemple, 8x165,1 en 8x170) en une spécification uniforme, les gestionnaires de flotte peuvent réduire les frais généraux liés aux stocks de pneus et de roues tout en maintenant des largeurs de voie constantes sur les véhicules utilitaires à centre de gravité élevé.
L'intégrité structurelle et la compatibilité des adaptateurs d'entretoises de roue reposent entièrement sur des spécifications dimensionnelles et des propriétés des matériaux précises. Étant donné que ces composants subissent d'immenses forces de cisaillement et contraintes de rotation, il n'est pas négociable de s'appuyer sur des spécifications techniques exactes plutôt que sur des mesures approximatives pour un fonctionnement sûr.
Les quatre dimensions fondamentales de tout adaptateur d'entretoise sont le diamètre du cercle primitif (PCD), l'alésage central (CB), l'épaisseur et le décalage résultant. Le PCD doit correspondre à la fois au moyeu et à la roue, bien que les variantes d'adaptateur puissent comporter deux PCD (par exemple, un moyeu 5x114,3 vers une roue 5x120). L'alésage central doit correspondre précisément à la lèvre du moyeu du véhicule (généralement compris entre 54,1 mm et 78,1 mm) pour garantir une répartition de la charge centrée sur le moyeu. L'épaisseur s'étend généralement des cales de jeu de 3 mm aux adaptateurs robustes de 50 mm, soustrayant directement du décalage positif d'origine de la roue pour déterminer le décalage effectif final.
Les adaptateurs de haute qualité sont principalement usinés CNC à partir de billettes d'aluminium de qualité aérospatiale, en particulier d'alliages 6061-T6 ou 7075-T6. Alors que le 6061-T6 offre des performances adéquates avec une résistance à la traction d'environ 310 MPa, le 7075-T6 offre une durabilité supérieure à environ 573 MPa, ce qui le rend idéal pour les applications intensives ou les profils d'adaptateur ultra-fins. Les tolérances d'usinage sont critiques ; les fabricants haut de gamme maintiennent des tolérances de faux-rond de ±0,02 mm pour éviter les vibrations à grande vitesse. Les finitions de surface sont généralement constituées d'une anodisation dure de type II ou de type III, qui protège le substrat en aluminium de la corrosion galvanique lorsqu'il est accouplé à des moyeux en acier.
Le choix entre des entretoises à enfiler et des adaptateurs à boulonner dicte la méthode d'installation et l'épaisseur maximale de sécurité. Entretoises à enfiler en sandwich entre le moyeu et la roue, utilisant les goujons de roue existants. Les adaptateurs boulonnés se fixent directement sur le moyeu à l'aide d'écrous de roue à profil bas, fournissant un jeu secondaire de goujons pour la roue.
| Spécification | Entretoises à enfiler | Adaptateurs boulonnés |
| Épaisseur typique | 3mm – 12mm | 15 mm – 50 mm+ |
| Exigence de goujon | Nécessite des goujons allongés si > 5 mm | Utilise des goujons intégrés et pré-pressés |
| Conversion de modèle | Impossible de modifier le PCD | Peut convertir PCD (par exemple, 5x100 en 5x112) |
| Répartition de la charge | S'appuie sur l'extension de la lèvre du moyeu | Comprend des anneaux exclusifs centrés sur le moyeu |
Des protocoles d'installation appropriés et des évaluations rigoureuses de l'ajustement sont primordiaux lors de l'intégrationadaptateurs d'entretoise de roue. Les échecs dans ce domaine résultent rarement de défauts matériels ; ils proviennent plutôt d'une mauvaise application du couple, d'un engagement inadéquat du filetage ou de surfaces de contact mal adaptées.
Avant l'installation, les techniciens doivent nettoyer soigneusement le moyeu du véhicule à l'aide d'une brosse métallique pour éliminer la rouille et le tartre, garantissant ainsi une surface de contact parfaitement plane. La vérification préalable à l'installation la plus critique consiste à vérifier l'engagement des threads. Les normes d'ingénierie automobile exigent un minimum de 6 à 8 tours complets d'engagement du filetage pour une fixation sécurisée. Pour un pas de filetage M12x1,5 courant, cela équivaut à au moins 12 mm d'engagement, tandis qu'un goujon M14x1,5 nécessite environ 14 mm pour sécuriser la charge de serrage en toute sécurité.
Un montage inapproprié présente plusieurs risques graves. Les entretoises centrées sur les pattes, qui reposent uniquement sur les goujons de roue plutôt que sur la lèvre du moyeu pour le centrage, provoquent fréquemment des vibrations à haute fréquence à des vitesses supérieures à 60 mph. Un autre risque courant est le desserrage des fixations provoqué par les cycles thermiques et la mise en place initiale ; ainsi, il est obligatoire de resserrer toutes les fixations après les 50 à 100 milles initiaux. La corrosion galvanique entre le moyeu en acier et l'entretoise en aluminium peut provoquer la fusion des composants, ce qui est atténué en appliquant une fine couche hautement contrôlée de composé anti-grippage strictement sur la face du moyeu, jamais sur les filetages des fixations. Enfin, les interférences de la suspension doivent être vérifiées lorsque le braquage de direction est complet et que la compression de la suspension est maximale pour garantir que la voie plus large n'entraîne pas que le pneu heurte l'aile ou les garnitures intérieures.
La conformité réglementaire influence considérablement la légalité des adaptateurs d'entretoise de roue. Dans les juridictions strictes, comme l'Allemagne en vertu des réglementations du TÜV, les modifications de la largeur des voies sont fortement limitées ; l'augmentation de la largeur de la voie de plus de 2 % nécessite généralement des tests structurels approfondis et une certification spécialisée. Dans les environnements de sport automobile, de nombreux organismes de sanction interdisent les entretoises à enfiler dépassant 5 mm à moins qu'elles ne soient accompagnées de goujons de roue allongés certifiés, et certains interdisent strictement les adaptateurs boulonnés en raison de la nature cachée des écrous de roue intérieurs lors des inspections des stands. Les exploitants de flotte doivent également peser les considérations de responsabilité, car des modifications non autorisées de la largeur de voie peuvent annuler les garanties des essieux OEM.
L'approvisionnement en adaptateurs d'entretoises de roue nécessite d'évaluer l'origine de la fabrication, les processus de contrôle qualité et l'équilibre entre le prix de volume et la fiabilité structurelle. Compte tenu de la nature critique du produit en matière de sécurité, les responsables des achats doivent donner la priorité à la transparence des fournisseurs et aux données métallurgiques vérifiées.
L'évaluation des capacités des fournisseurs commence par la vérification des certifications ISO 9001 : 2015 et par la demande de rapports d'essais de matériaux (MTR) documentés pour confirmer la composition de l'alliage. Les fournisseurs compétents doivent exploiter des machines CNC multi-axes et utiliser des machines à mesurer tridimensionnelles (MMT) pour valider les tolérances de faux-rond de ± 0,02 mm. De plus, les acheteurs doivent demander de la documentation sur la qualité des haras ; les goujons pré-pressés doivent répondre aux normes de résistance à la traction ISO 898-1 classe 10.9 ou 12.9, garantissant qu'ils peuvent résister à des cycles de couple répétés sans étirement ni cisaillement.
Dans les achats B2B, les quantités minimales de commande (MOQ) pour les adaptateurs usinés CNC personnalisés varient généralement de 100 à 500 jeux par SKU, en fonction de la complexité du PCD et des spécifications de l'alésage central. Les délais de production pour la production offshore s'étendent généralement de 30 à 45 jours, hors transit de fret. Pour les distributeurs, l'étiquetage privé est une pratique courante, les fournisseurs proposant une gravure laser personnalisée des logos de marque et des spécifications de couple directement sur la surface anodisée. Les canaux de vente sont principalement segmentés en détaillants de performance s'adressant directement au consommateur, en équipementiers spécialisés tout-terrain et en fournisseurs de flottes commerciales.
Le marché des entretoises de roue est fortement stratifié par prix et qualité correspondante. Les produits économiques sacrifient souvent l'intégrité et la précision des matériaux, ce qui entraîne de graves risques pour la sécurité, tandis que les produits haut de gamme investissent massivement dans des matériaux certifiés et une ingénierie centrée sur le hub.
| Niveau de marché | Gamme de prix (par paire) | Matériel et fabrication | Caractéristiques clés |
| Niveau d'entrée | 20 $ – 45 $ | Fonte d'aluminium ou billette non vérifiée | Goujons centrés sur les cosses, non anodisés, classe 8.8. Risque vibratoire élevé. |
| Milieu de gamme | 60 $ – 110 $ | Aluminium forgé 6061-T6 | Goujons centrés sur le moyeu, anodisés de type II, classe 10.9. Convient pour une utilisation dans la rue. |
| Prime/Course | 130 $ – 250 $+ | Aluminium forgé 7075-T6 | Centré sur le moyeu avec lèvre précise, anodisé dur de type III, goujons de classe 12,9, testé FEA. |
La mise en œuvre d'un cadre de sélection rigoureux garantit que les adaptateurs d'entretoises de roue choisis répondent aux exigences mécaniques du véhicule sans compromettre les marges de sécurité. Une approche systématique évite les erreurs de montage coûteuses et atténue l’usure prématurée des composants environnants du châssis.
Le processus de sélection suit un ordre séquentiel strict. Tout d’abord, les techniciens doivent mesurer l’espace entre les ailes et l’étrier existant pour déterminer l’épaisseur exacte requise ; par exemple, si un étrier de frein nécessite un jeu de 12 mm, une entretoise de 15 mm fournit un tampon sûr de 3 mm. Deuxièmement, l'utilisateur doit identifier le diamètre exact du moyeu du véhicule et sélectionner un adaptateur strictement centré sur le moyeu. Troisièmement, le pas de filetage et la longueur du goujon requis doivent être vérifiés. Si une entretoise à enfiler supérieure à 5 mm est sélectionnée, l'achat de goujons de roue allongés correspondants est obligatoire. Enfin, le décalage effectif doit être calculé pour garantir que le rayon de brossage reste dans des limites acceptables pour la crémaillère de direction spécifique.
Équilibrer les améliorations des performances avec la conformité et les contraintes budgétaires nécessite d’évaluer le coût total de possession. Bien que les décalages agressifs dépassant 25 mm de chaque côté donnent une esthétique prononcée et une position plus large, ils augmentent de façon exponentielle l'effet de levier appliqué aux roulements de roue, réduisant potentiellement la durée de vie des roulements de 30 à 50 %. Les gestionnaires de flotte et les passionnés doivent évaluer le coût initial des adaptateurs 7075-T6 haut de gamme par rapport aux économies à long terme réalisées en évitant le remplacement des roulements et en atténuant les risques catastrophiques associés à la défaillance des fixations. En fin de compte, la priorité accordée aux matériaux certifiés et aux conceptions centrées sur le moyeu garantit que les avantages opérationnels des adaptateurs d'entretoise de roue sont pleinement exploités sans compromettre la sécurité des véhicules.
· Les conclusions et justifications les plus importantes pour les adaptateurs d'espacement de roue
· Les spécifications, la conformité et les contrôles de risques méritent d'être validés avant de vous engager
· Prochaines étapes pratiques et mises en garde que les lecteurs peuvent appliquer immédiatement
Une entretoise pousse principalement la roue vers l'extérieur tout en gardant le même schéma de boulons. Un adaptateur modifie également le modèle de boulon, par exemple 5x114,3 en 5x120, tout en ajoutant de l'épaisseur.
Faites correspondre exactement quatre spécifications : modèle de boulon de moyeu, modèle de boulon de roue, alésage central et épaisseur. Confirmez ensuite le nouveau décalage effectif et le jeu des ailes, des freins et de la suspension avant de commander.
Utilisez des entretoises à enfiler pour les petits changements de jeu, généralement de 3 mm à 12 mm, et uniquement avec un engagement correct des goujons. Utilisez des adaptateurs à boulonner pour une épaisseur de plus de 15 mm ou toute conversion de modèle de boulon.
Oui. Ils élargissent la largeur de voie et peuvent améliorer la stabilité, mais ils augmentent également le rayon de brossage. Une épaisseur trop importante peut augmenter l'effort de direction, le couple de direction et l'usure des roulements et des pièces de suspension.
Choisissez des adaptateurs centrés sur le moyeu et usinés CNC en aluminium 6061-T6 ou 7075-T6, vérifiez le montage exact, serrez le matériel selon les spécifications et resserrez le couple après les 50 à 100 premiers miles.
